Когда люди задаются вопросами типа "как склеить фотографии в
фотошопе" или "чем склеить панораму", то находят программы Photoshop или
Hugin. Ответ на этот вопрос становится гораздо менее очевидным, когда
нужно склеивать много больших изображений и при этом их просматривать.
Фотошопы на таких задачах выпадают в осадок от нехватки памяти, Хьюджины
корёжат изображение. Однако в недрах наших дистрибутивов Linux имеется
замечательнейшее средство от всех болезней разом обработки изображений, которое называется nip2.
Интродукция: склейка и объединение изображение
Как-то
раз в нашу лабораторию постучались соседи и за рюмочкой чая
пожаловались на свои беды и несчастья: имеется микроскоп с цифровой
камерой, который сканирует некий образец. Происходит всё так: под
микроскопом лежит образец, и, участок за участком, производится съёмка
поверхности. Выдаётся файл с изображениями участков, и задача - склеить
фотографии в одну картину и просмотреть.
Проблема в объединении
изображений в том, что они большие и их много. Кроме того, просматривать
такое огромное изображение фотошопом не получится - во всяком случае,
даже если и получится, то очень небыстро. И тут нам на помощь приходит
nip2.
Пример склеивания фотографий в nip2
В
nip2 это сделать просто благодаря тому, что отображение картинки
ведётся мозаикой - не всё сразу, а лишь частично, что сильно ускоряет
работу. Поэтому склеивание изображений будет быстрым; однако к
интерфейсу nip2 придётся немного привыкнуть, потому как он есть нечто среднее между Photoshop и Excel. На примерах ниже мы убедимся, что это довольно логичный интерфейс.
Склеить фотографии горизонтально
Открываем
последовательно два изображения, которые нужно склеить. Они появятся
как две ячейки в таблице nip2. Зажимаем Shift и кликаем последовательно
на этих картинках:
Дальше, не снимая выделения (не кликаем где попало) идём в меню Toolkits - Image - Join и выбираем пункт Left to Right:
Получаем результат - изображение, склеенное в панораму:
В
появившейся ячейке А4 можно настроить выравнивание (Alignment) и зазор
между изображениями. Просмотр склеенного изображения проблем и отъедания
всего своп-файла не вызовет. Сохранить результат можно, кликнув правой
кнопкой мыши на ячейке со склеенным изображением и выбрав Сохранить как:
Склейка фотографий вертикально
происходит точно также, но выбираем "соединять сверху вниз" (Top
to Bottom):
и неизменно превосходный результат:
И другие возможности
А
возможностей у nip2 выше крыши, причём о них многие даже не
подозревают. Можно, например, просто вставить кусок одного изображения в
другое. Достигается это так:

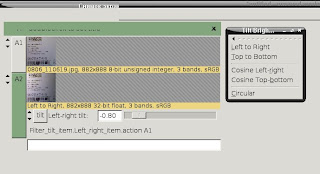

Toolkits - Image - Insert Можно также выровнять яркость на отдельных фрагментах изображений (tilt brightness). Это когда
одна часть изображения освещена сильнее другой, то есть яркость
меняется от края изображения к середине). Это устраняется так: Tools -
Filters - Tilt brightness.
 Здесь нестандартный интерфейс nip2, использует своё преимущество: при изменении изображения в ячейках, результаты в других ячейках автоматически перерисовываются.
Больше о склейке изображений, рефлектограммах и прочего Rocket Science можно прочитать в примерах [на английском].
Где взять nip2?
Так как nip2 - свободное программное обеспечение, его запросто можно скачать с официального сайта:
- для Windows
- для Mac OS X
- для Linux (source code или поищите в репозиториях своего дистрибутива по названию nip2).
Узнать больше о nip2 можно из обзора и развёрнутого описания, а так же официального сайта [на английском].
Кстати: Блог о nip2
У замечательного графического анализатора nip2 теперь появился свой блог,
ведёт который John Cupitt - автор проекта. Блог появился не в последнюю
очередь благодаря стараниям и активному багрепортингу скромного автора
этих строк: ради поддержки матлабовских MAT-файлов и формата FITS автор
водрузил на рабочую машину Виртуальный Ящик с Debian Unstable и
красноглазил с напильником и поиском библиотек для сборки последней
версии.
Блог о nip2 было решено завести для популяризации этой замечательной программы, а также как расширения несколько сухой, хотя местами весьма толковой, документации. На блоге публикуются анонсы по выходу новых версий, а так же планируются интересные посты по обработке изображений.
